ZAKO液壓連接件樹立了標準
在液壓連接技術中，ZAKO 系列的法蘭產品具有極大的安全可靠性。該系列產品以其獨特的結構形式不僅能夠輕易滿足最苛刻的要求，而且還是為大管徑設計的。憑借其10°擴口系統和具有最高防銹蝕保護功效的高級鋅鎳涂層，ZAKO 法蘭在所有液壓領域樹立了標準，并且在例如露天采礦、液壓以及注模機等領域被證明功效卓著。
ZAKO-優勢概要
01
標準系列可達250 bar，高壓系列可達400 bar，同時具有四重安全 可靠性。
02
適用于根據 SAE (3000 psi/ 6000 psi)的標準布孔圖和方形法蘭
03
通過福士 NOSS)鋅鎳表面具有最高防銹蝕
保護性能，也可選擇磷化處理.
04
杰出的10°擴孔系統 。
05
此外還可選用：ZAKO LP一直至60 bar的低壓型號，用于低壓領域。
(例如使用于回流管或潤滑油管）
ZAKO系統-簡單高效
可松開的法蘭系統使復雜的焊接變得多余
相對于傳統的焊接連接件，ZAKO 系統在經
濟和技術上也令人信服。
完美的設計構造，用于高效裝配
ZAKO 系統管接頭由四種經過優化、相互協調的構件組成，它們分別是：套環、O型環、法蘭以及連接螺栓。帶有ZAKO 卡套的、久經考驗的成熟10°擴口原理提供了一種無缺口、無切口的預裝配。在此，套環借助專用預裝機用高壓以精確的尺寸壓入管材。由此，與一個附加的迷官式密封合作，保證了系統的密封性和穩定性。
以小見多，至少在擴孔椎上如此
相對傳統的37°擴口角度，ZAKO法蘭系統在擴口區內采用帶有小鍋齒的10°擴口角。我們在這類系統積累的多年經驗以及范圍廣博的力度測試在連接件的穩定性和安全可靠性方面展示了巨大的優勢。此外將管材僅擴口10°不會造成材料的過渡延伸，由此保持了足夠的彈性，就是最高彎曲變換應力也能平衡補償。
10°代表著…
?功能儲存更多
管材最小的延伸能夠?qū)崿F(xiàn)一種不受限制的材料強度
?擠壓力更高
相對于37°的系統，在擰緊力相同情況下，壓緊力提升大約3.5倍
?無工具磨損就可實現最佳裝配
套環集工具與部件為一體，在預裝配時與管材一起壓入
?易于加工
裝配時無需裝配限位設施（止擋）
?支承功能更強
一個更長的擴口區對系統提供了更好的支持并且在動態負荷下極大地提高了穩定性
?密封性更好
擴口區的鋸齒附加提供迷宮式密封功效

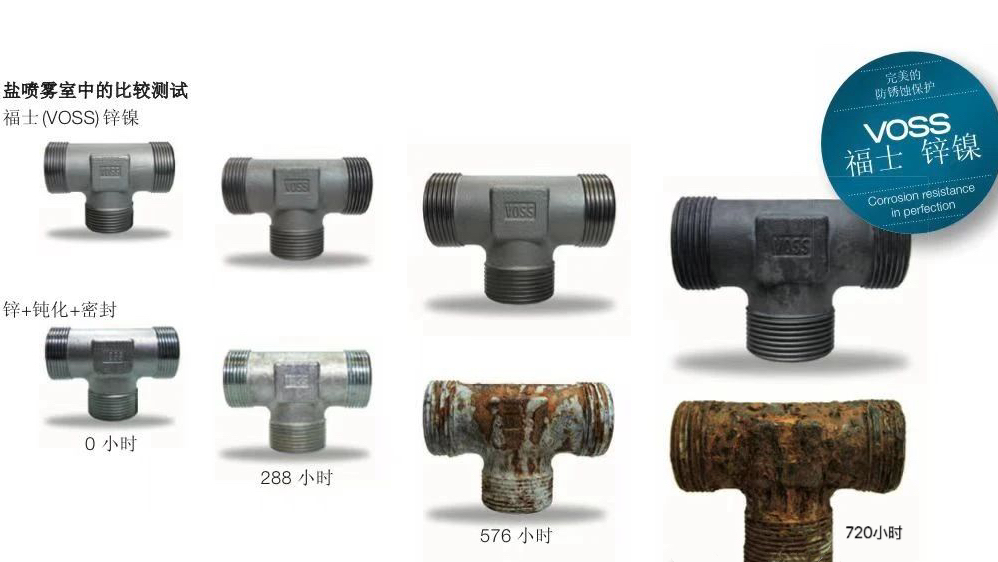

福士(OSS)防銹蝕保護方面不折不扣
以開發創新的、有助于減少環境污染的防銹蝕保護為目標，福士（OSS) 投資于最現代化的全自動電鍍設備。這一自主研發的成果是：它在整個工業領域樹立了防銹蝕保護的新標準。在此，福士(OSS)鋅鎳不含六價鉻、不含鉆也不含納米微粒，并將ZAKO法蘭產品范圍中所有部件的防銹蝕保護性能提升到一個新的高度。
所有部件兼具最佳質量
01
相對于純鋅涂層，所述鋅鎳基層的，防銹蝕保護性能要強許多倍
02
經過處理和裝配后依然具有最高的防銹蝕保護性能
03
白銹只以輕微灰蒙層的形式出現
04
通過公司內部歐洲最現代化的電鍍
實現子工藝流程的最高安全可靠性
05
福士NOSS)鋅鎳防銹蝕保護不含六價鉻，
也不含鈷
全范圍的優質安全
ZAKO 法蘭系統適用于直徑從16 至120 mm、具有不同壁厚的管材。所有尺寸有高壓標準結構型號(可達400 bar)和低壓標準結構型號(可達60 bar)供應市場。
10°法蘭系統概要

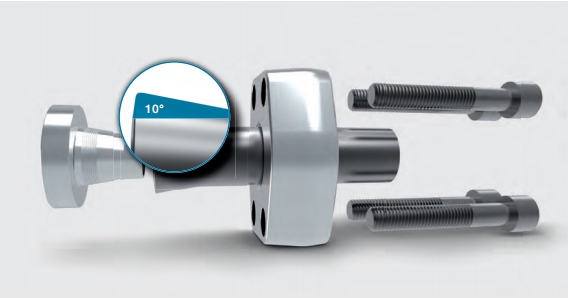

ZAKO原理
ZAKO法蘭連接件的裝配可簡單、可靠地完成。借助一臺預裝機套環被擠壓到待連按管材。在此，套環同時也是本身的工具，并留在經擴口的管材中。由此排除了由于工具磨損導致的工藝流程錯誤。最后，兩根管材借助法蘭和相應的連按螺栓相連。一個加工在套環中的口形環密封了連接處。在此，10°擴口角能夠產生很長的定位支承面，并對連按件進行支承，就是在最高動態負荷下穩定性也能得到保障。在維護和維修工作時，法蘭連接件的拆卸非常簡單。
